控制引擎

4系列;實時，搶占式多線程/多任務內核；事務安全的擴展FAT文件系統；支持多達10個同時運行的程序。

通訊技術

乙太網路：100/1000 Mbps，自動切換，自動協商，自動發現，全/半雙工，行業標準的TCP / IP堆棧，UDP / IP，CIP，DHCP，SSL，TLS，SSH，SFTP（SSH文件傳輸協議） ），符合FIPS 140-2的加密，IEEE 802.1xX，SNMP，BACnet?和IP 1，IPv4或IPv6，ActiveDirectory?服務身份驗證，HTTPS Web服務器，HTTPS Web瀏覽器設置以及Crestron XiO Cloud?客戶端，SMTP電子郵件客戶端。

Cresnet?網絡：Cresnet主模式。

USB:通過后面板USB 2.0主機端口支持USB大容量存儲類設備，通過前面板USB 2.0設備端口支持計算機控制臺。

RS-232 / 422/485：對于2路設備控制和監視，COM端口通過軟件握手支持高達115.2k波特率的RS?232，一個端口也支持RS?422或RS?485和硬件握手。

紅外/串行：通過高達1.2 MHz的紅外或高達115.2k波特的串行TTL / RS-232（0-5 V）支持1路設備控制。

內存

內存：2 GB

閃存：8 GB

存儲卡：支持高達32 GB的SD和SDHC卡

外部存儲卡：支持高達1 TB的USB大容量存儲設備

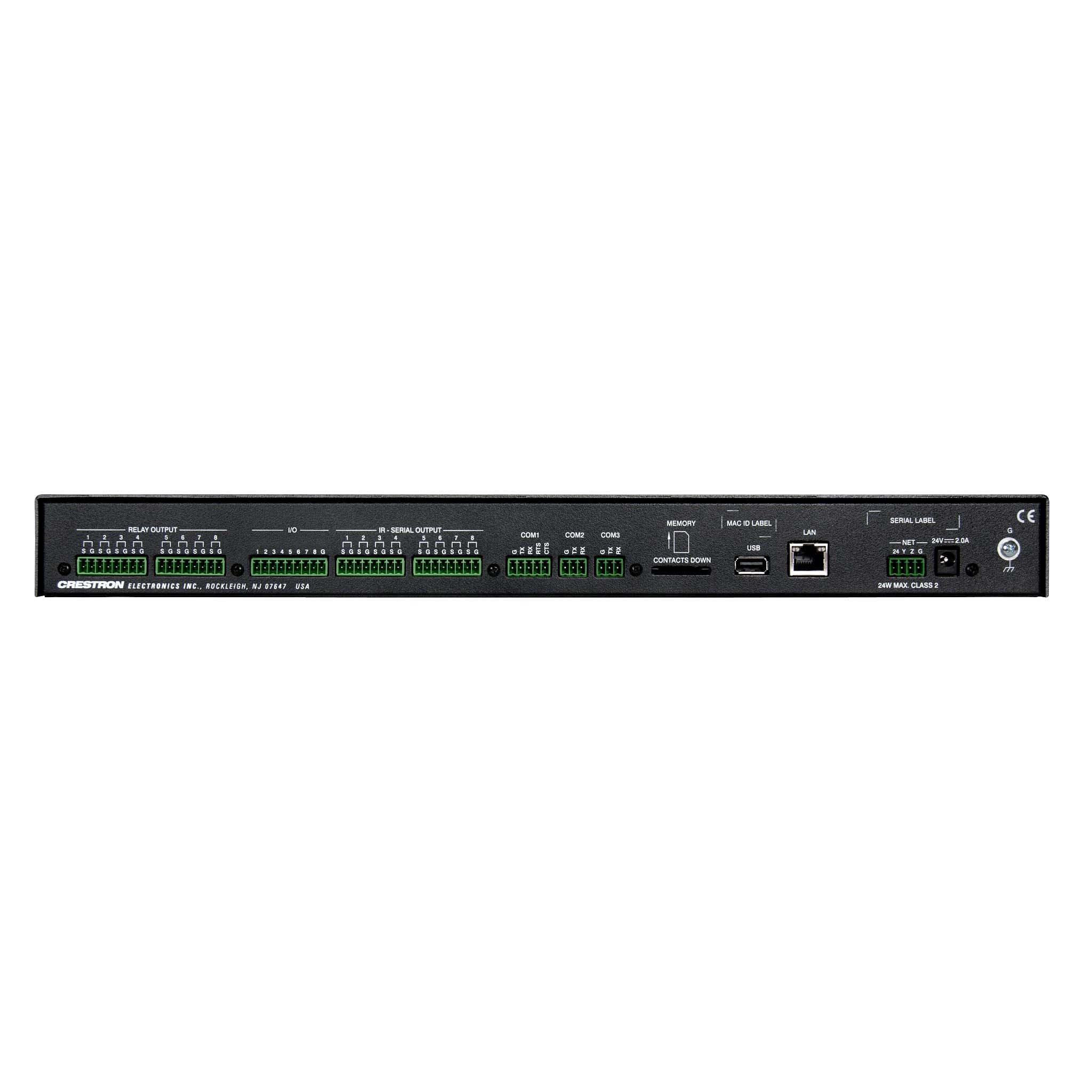

連接器和卡插槽

繼電器輸出1–8：（1）4針3.5毫米可拆卸接線端子;包括（8）個常開隔離繼電器；額定1 A，30 VAC / VDC;跨接點的MOV電弧抑制。

COM 1：（1）5針3.5毫米可拆卸接線端子;雙向RS-232 / 422/485端口;最高115.2k波特; 硬件和軟件握手支持。

COM 2–3：（2）3針3.5毫米可拆卸接線端子;雙向RS-232端口;最高115.2k波特; 軟件握手支持。

紅外-串行輸出1–8：（2）8針3.5毫米可拆卸接線端子;包括（8）個紅外輸出端口；紅外輸出高達1.2 MHz;1路串行TTL / RS-232（0-5V），最高115.2k波特IRP2紅外發射器，單獨出售。

局域網：（1）8針RJ45連接器，凹型;100 / 1000Base-TX以太網端口。

USB：（1）USB A型連接器，凹型；USB 2.0端口用于存儲設備。

記憶：（1）SD存儲卡插槽；接受一張最大為32 GB的SD或SDHC卡來存儲日志文件。

I / O 1-8：（1）9針3.5毫米可拆卸接線端子;包括（8）個Versiport數字輸入/輸出或模擬輸入端口（參考GND）；數字輸入：額定電壓為0-24VDC，輸入阻抗20kΩ，邏輯閾值> 3.125V低/ 0和<1.875V高/ 1；數字輸出：最大24VDC時可吸收250 mA電流，捕獲二極管可用于實際負載；模擬輸入：額定0-10VDC，最大保護為24VDC，輸入阻抗21kΩ，上拉電阻禁用；每個引腳可編程5 V，2kΩ上拉電阻。

網絡：（1）4針3.5毫米可拆卸接線端子;Cresnet主端口；僅當隨附的電源組連接到24 VDC電源輸入插孔時，才向Cresnet設備輸出電源；或者用作Cresnet電源輸入，以通過Cresnet電源為設備供電；有關其他規格，請參見“電源”部分。

24VDC 2.0A：（1）個2.1 x 5.5毫米直流電源連接器;24 VDC電源輸入；隨附PW-2420RU電源板；直通NET端口以為Cresnet設備供電；有關其他規格，請參見“電源”部分。

G：（1）6-32螺絲;底盤接地片。

計算機（前）：（1）USB B型連接器，凹型；USB 2.0計算機控制臺端口；僅用于設置。

控制 和 指標

壓水堆

（1）綠色LED指示燈，表示工作電源是從電源或Cresnet電源提供的。

網

（1）琥珀色LED，指示與Cresnet設備的通信。

味精

（1）紅色LED指示燈，指示控制處理器已生成錯誤消息。
